Installation der Hardware

In den Erklärbildern wird ein Raspberry Pi 4 B verwendet.

Die Verpackung des Displays enthält - neben dem Display selbst - auch ein 13-Pin-Kabel sowie eine Plastiktüte mit 5 Schrauben.

Diese Seite erklärt die einfache Verbindungsvariante mithilfe der Pigo-Pins. Das 13-Pin-Kabel wird für diese Installationsmethode nicht benötigt.

Anleitung

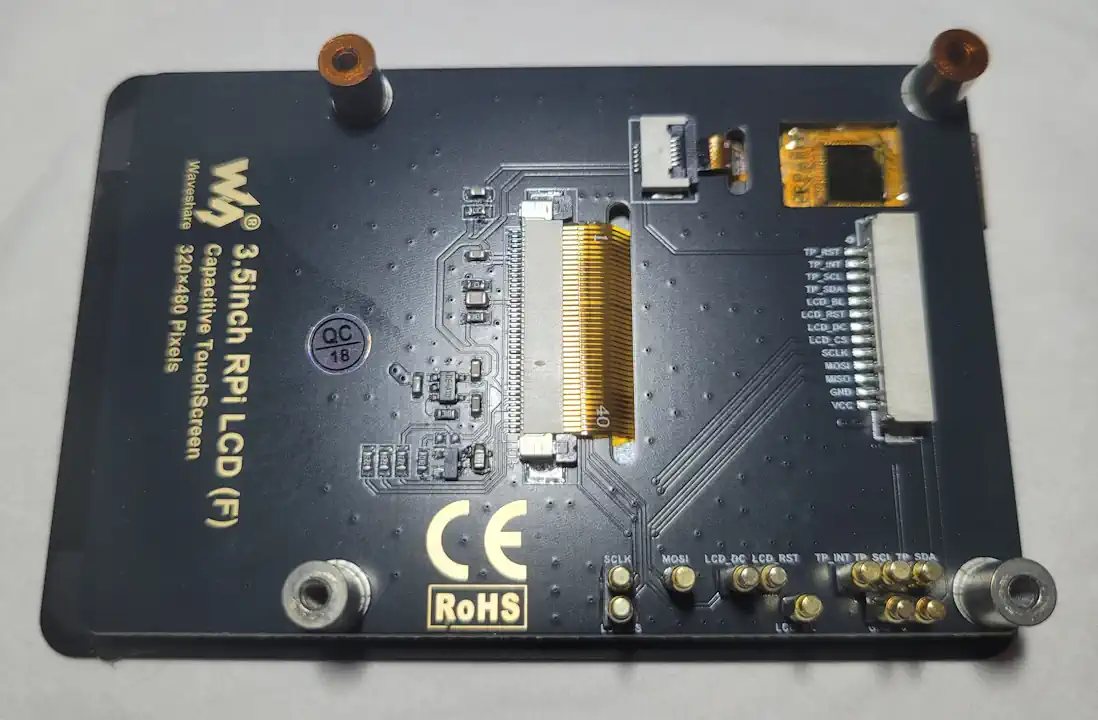

• Entferne die orangefarbige Schutzfolie von den Abstandshaltern des Displays, um Platz für die Schrauben zu schaffen.

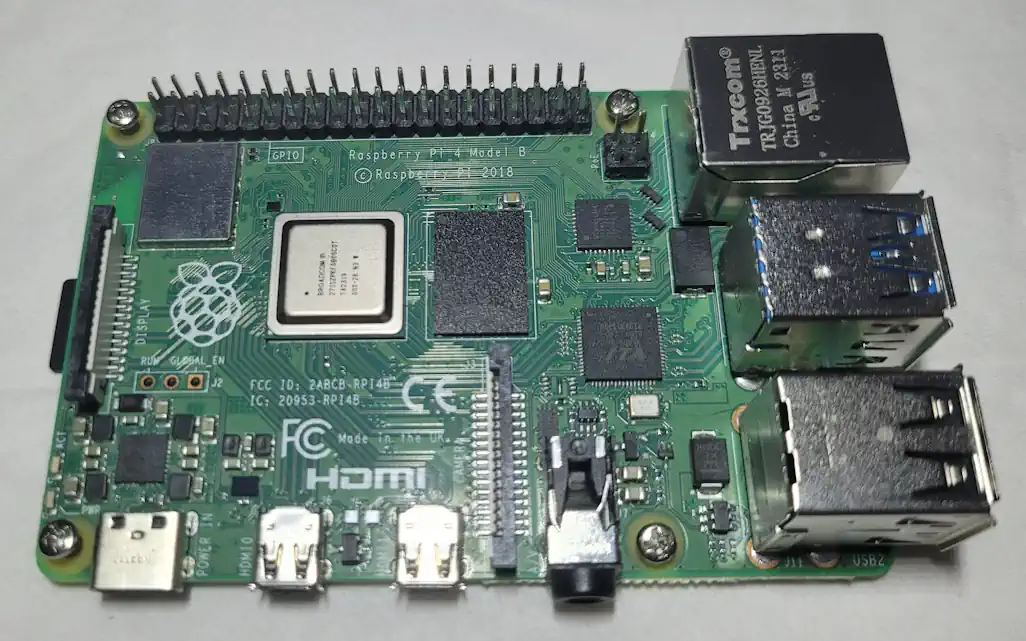

• Nimm 4 Schrauben aus der Tüte und stecke diese in die gelb umrandeten Löchern an jeder Ecke deines Raspberry Pi.

• Lege die beiden Teile nun aufeinander und achte darauf, dass die Schrauben genau übereinstimmen und dass die goldfarbigen Pins des Displays auf der Unterseite des GPIO-Headers aufliegen.

Nachdem die Schrauben vorsichtig festgezogen wurden ist die Hardware betriebsbereit und es geht zur Installation der Software.
